互为备用热交换循环泵的PC控制
孙国栋
我们阴极电泳涂装生产线的电控系统主要由 C200H可编程序控制器(PC)采集液位计、温控仪、电导率测控仪以及外部系统等送来的信号，根据工艺、生产过程要求编写的程序来控制泵和阀等设备，从而达到控制液位、温度、电导率及其它设备的目的。
对动作简单设备的控制，采用手动送信号给PC，根据程序要求去控制起动设备(如循环纯水泵、排风机等的控制)。对系统的动作过程与外部系统相配合的，则需要采集外部系统的信号来控制整个系统。如电泳漆主循环泵要求外部系统先开启后再开启，由PC程序来判别先后即可满足要求，而不必设定延时继电器。
本文主要介绍电泳漆热交换循环泵的控制。热交换循环泵的作用是：打取冷媒水至板式换热器，通过板式换热器与电泳漆主循环泵打来的电泳漆进行热交换，达到控制电泳漆温度的目的。

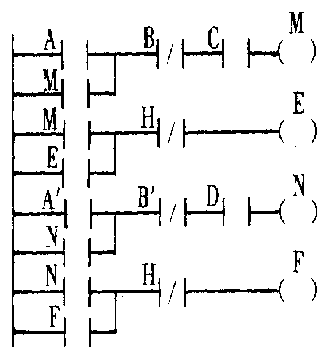

其工作条件是：(1)可以手动直接送起动或停止信号给PC；(2)当电泳漆槽内槽液温度达不到要求时应能自动启动；(3)一组两台泵，工作时，互为备用。梯形图如附图所示。图中，A、B和 A’、B’为两台泵人工送起动、停止信号；C、D为两台泵控制电路断路器关闭信号；E、F为PC输出控制泵的信号；H为温度控制信号；M、N为辅助继电器输出信号。如果电泳漆槽液温度不符合要求，比如，温度过高，这时温控仪检测温度
|
信号之后，通过比较送入，泵起动。当温度降到要求温度时，H信号撤消，泵停止(H是否有信号，取决于温控仪调节控制输出继电器的闭合与断开。温控仪采用日本岛电公司SR72型产品)。由于两台泵中，在正常工作状 态下只能有一台工作，对此，对应两台泵设置两个辅助继电器(用软件来实现)，只有当相应的辅助继电器闭合后，并且温度又不符合要求，才会起动相应的泵。 |
